Pillerin Yapısı

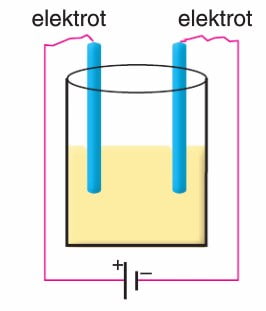

Piller kimyasal enerjiyi elektrik enerjisine çevirmemize yarayan sistemlerdir. Bildiğimiz tüm pillerin yapılış şekli temelde aynıdır. Tüm pillerde ortak olan taraf iletken bir sıvı içerisine batırılmış olan iki iletken çubuktur. Sıvıya daldırılan metal çubuklara elektrot, iletken sıvıya da elektrolit adı verilir. Elektrotlardan bir tanesi pozitif elektrikle yüklenirken diğeri de negatif elektrik ile yüklenir. Pozitif elektrik yüklü olan elektrota anot, pozitif olan diğerine de katot adı verilir. Anot ile Katot arasındaki yük farkı arttıkça pildeki elektronların akış hızları da artar. Bu şekilde piller elektrik devrelerinde akım üretmiş olurlar.

Üreteçlerin (Pillerin) Ömrü

Üreteçlerin yapılış anındaki maddelere ve boyutlarına bağlı olarak bir ömrü vardır. Pilin ömrü ampersaat birimi cinsinden ifade edilir. 100 ampersaat denildiğinde 1A akımı 100 saat, 5 amper akımı 20 saat çektiğimizde ömrü bitecek demektir. Pilden çok akım çekildiğinde ömrü az, az akım çekildiğinde ömrü çok olur. Üretecin ömrü üreteçten çekilen akımla ters orantılıdır.

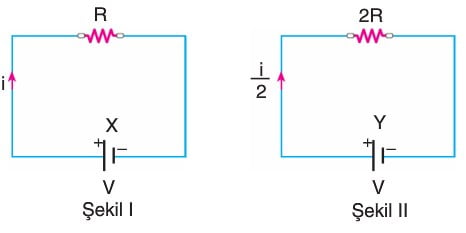

Şekil I deki devrede ana koldan geçen akım i, şekil II deki ise i / 2 dir. Bu durumda X üretecinden birim sürede i akımı çekilirken Y üretecinden i / 2 akımı çekilmiş olur. Bu durumda X üretecinin ömrü Y üretecinin ömrünün yarısı kadardır.

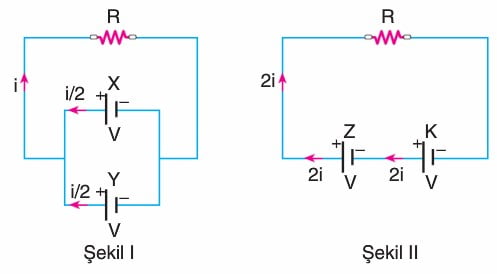

Özdeş üreteçlerle oluşturulmuş Şekil I deki devrede ana koldan i akımı geçerken X ve Y üreteçlerinden ayrı ayrı i / 2 akımı geçer. Şekil II deki devrede ana koldan 2i akımı geçer ve bu akım Z ve K den aynı oranda çekilir. Bu durumda X üretecinden i / 2, Z üretecinden 2i akımı çekildiğinden X üretecinin ömrü Z üretecinin ömrünün 4 katı olur.

Elektriksel Enerji ve Güç konusuna gitmek için tıklayın.

Çözümlü Örnek Test Soruları



1. Aşağıdakilerden hangisi bir pilin temel bileşenlerinden biri değildir?

A) Anot
B) Katot
C) Elektrolit
D) Direnç

Çözüm:
Bir pilin temel bileşenleri anot (negatif kutup), katot (pozitif kutup) ve elektrolit (iyon hareketini sağlayan sıvı veya macun) maddelerdir. Ancak direnç, devre elemanı olup pilin temel yapısında yer almaz.

Doğru cevap: D

---

2. Pillerde elektrik enerjisi nasıl üretilir?

A) Manyetik alan değişimi ile
B) Kimyasal enerjinin elektrik enerjisine dönüşümü ile
C) Isı enerjisi kullanılarak
D) Mekanik enerjinin depolanması ile

Çözüm:
Pillerin çalışma prensibi kimyasal enerjinin elektrik enerjisine dönüştürülmesine dayanır. Elektrokimyasal reaksiyonlar sonucunda elektron akışı sağlanır ve elektrik enerjisi elde edilir.

Doğru cevap: B

---

3. Aşağıdaki pil çeşitlerinden hangisi şarj edilebilir özellikte değildir?

A) Lityum-iyon pil
B) Nikel-kadmiyum pil
C) Alkalin pil
D) Kurşun-asit akü

Çözüm:
Alkalin piller genellikle tek kullanımlıktır ve şarj edilerek tekrar kullanılamaz. Lityum-iyon, nikel-kadmiyum ve kurşun-asit aküler ise şarj edilebilir pil türleridir.

Doğru cevap: C

---

4. Bir pilin ömrü aşağıdaki faktörlerden hangisine bağlı değildir?

A) Kullanım süresi ve akım miktarı
B) Pilin kimyasal yapısı
C) Pilin boyutu
D) Pilin dış kaplama rengi

Çözüm:
Bir pilin ömrü kimyasal yapısı, kullanım süresi ve akım miktarına bağlıdır. Ancak pilin dış kaplama rengi, pilin performansını veya ömrünü etkilemez.

Doğru cevap: D

---

5. Aşağıdakilerden hangisi pil ömrünü uzatmak için uygulanabilecek bir yöntemdir?

A) Pilleri yüksek sıcaklıklarda saklamak
B) Pilleri tamamen bitene kadar kullanmak
C) Kullanılmayan pilleri buzdolabında muhafaza etmek
D) Pilleri metal yüzeylerle temas ettirmek

Çözüm:
Kullanılmayan pilleri serin ve kuru bir ortamda saklamak, pil ömrünü uzatabilir. Buzdolabında saklamak, yüksek sıcaklıkta tutmak veya tamamen boşalmasını beklemek pilin performansını olumsuz etkileyebilir.

Doğru cevap: C
