Ampullerin Bağlanma Şekilleri Test Çöz 7. Sınıf Fen Bilimleri Testleri

Soru: Özdeş ampuller, pil ve kablo kullanılarak aşağıdaki elektrik devresi hazırlanıyor. Verilen elektrik devresi ile ilgili olarak;
I. Ampuller devreye paralel bağlanmıştır.
II. Pilden çıkan akım ile her bir ampulden geçen akım aynıdır.
III. Ampullerden biri bozulursa diğeri yanmaya devam eder.
yargılarından hangileri doğrudur?

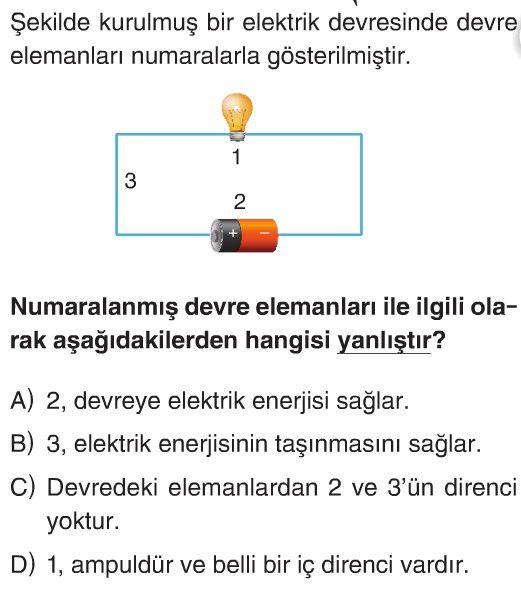

Soru: Şekilde kurulmuş bir elektrik devresinde devre elemanları numaralarla gösterilmiştir. Numaralanmış devre elemanları ile ilgili olarak aşağıdakilerden hangisi yanlıştır?
A) 2, devreye elekirik enerjisi sağlar.
B) 3, elektrik enerjisinin taşınmasını sağlar.
C) Devredeki elemanlardan 2 ve 3'ün direnci yoktur.
D) 1, ampuldür ve belli bir iç direnci vardır.

Soru: İki adet özdeş ampul ve özdeş iletken kablolar kullanılarak üç farklı elektrik devresi hazırlanıyor. Hazırlanan elektrik devreleri çalışır duruma getirilip ana kol üzerindeki akım ve gerilimler ölçüldüğünde ampermetre ile voltmetrelerde gözlenen değerler aşağıdaki gibi oluyor.
Devrelerde her biri 2V olan özdeş piller kullanıldığına göre, ampermetre ve voltmetrede gözlenen değerlerden yararlanılarak bu devrelerle ilgili aşağıdakilerin hangisinde verilen ifade söylenemez?
A) Ampuller 1 ve 3. devrede seri, 2. devrede paralel bağlanmıştır.
B) 2 ve 3. devrede kullanılan pil sayısı, 1. devrede kullanılan pil sayısından azdır.
C) 1. devredeki ampullerin parlaklığı, 3. devredeki ampullerin parlaklığından fazladır.
D) 2. devredeki her bir ampul üzerinden 4 amperlik akım geçer.

Soru: Özdeş pil ve ampuller kullanılarak aşağıdaki devreler hazırlanıyor. Buna göre aşağıdakilerden hangisi yanlıştır?
A) Kve L ampulleri devreye paralel bağlanmıştır.
B) M ve N ampullerinden farklı miktarda akım geçer.
C) M ve N ampulleri devreye seri bağlanmıştır.
D) K ampulü yerinden çıkarılsa bile L ampulü ışık vermeye devam eder.

Soru: Yukarıda basit bir elektrik devresi kurulmuştur. Devredeki ampulün parlaklığını arttırmak için aşağıdaki işlemlerden hangisi yapılabilir?
A) Pile seri olarak bir pil daha bağlamak.
B) Pile paralel olarak pil bağlamak.
C) Ampule paralel bir ampul daha bağlamak.
D) Ampule seri bağlı bir ampul daha bağlamak.
